বিশেষভাবে তুলে ধরা:
D155A-6 পিস্টন সিলিং রিং
, D275A-5R পিস্টন সিলিং রিং
, ইঞ্জিনিয়ারিং যন্ত্রপাতি পিস্টন সীল
1. 17M-15-49280 সীলের দ্রুত বিবরণ:
| অংশ নং |
17M-15-49280 |
| মেশিন |
ক্রলার ডোজার |
| আকার |
ই এম |
| উপাদান |
উচ্চ-গ্রেড ব্রোঞ্জ |
| টাইপ |
রিং সিল |
2. 17M-15-49280 গ্রুপের অংশ:
| না। |
পার্ট নং। |
PRAT নাম |
পরিমাণ |
| 1 |
17A-15-41000 |
ট্রান্সমিশন সমাবেশ |
1 |
| 2 |
17A-15-42370 |
আবরণ |
1 |
| 3 |
17M-15-49280 |
সীল আংটি |
1 |
| 4 |
17M-15-49290 |
সীল আংটি |
1 |
| 5 |
06030-06928 |
ভারবহন |
1 |
| 6 |
04070-00140 |
রিং |
1 |
| 7 |
01252-41060 |
বোল্ট |
8 |
| 8 |
01643-31032 |
ধাবক |
8 |
| 9 |
17A-15-42351 |
বাহক |
1 |
| 10 |
17A-15-42451 |
গিয়ার |
4 |
| 11 |
418-17-39311 |
ভারবহন |
4 |
| 12 |
17A-15-42570 |
থ্রাস্ট মেটাল সমাবেশ |
8 |
| 13 |
17A-15-42550 |
খাদ |
4 |
| 14 |
04260-00635 |
বল, ইস্পাত |
4 |
| 15 |
17A-15-42650 |
রিং |
1 |
| 16 |
561-15-59510 |
রিং |
1 |
| 17 |
17A-15-42342 |
বাহক |
1 |
| 18 |
17A-15-42442 |
গিয়ার |
4 |
| 19 |
17A-15-49440 |
ভারবহন |
4 |
| 20 |
569-15-32580 |
ধাবক |
8 |
| 21 |
17A-15-42540 |
খাদ |
4 |
| 22 |
17A-15-42960 |
পিন |
4 |
| 23 |
154-15-49260 |
রিং |
1 |
| 24 |
566-15-79230 |
রিং |
1 |
| 25 |
17A-15-42640 |
রিং |
1 |
| 26 |
561-15-59510 |
রিং |
1 |
| 27 |
17A-15-29321 |
ভারবহন |
1 |
| 28 |
04065-01154 |
রিং |
1 |

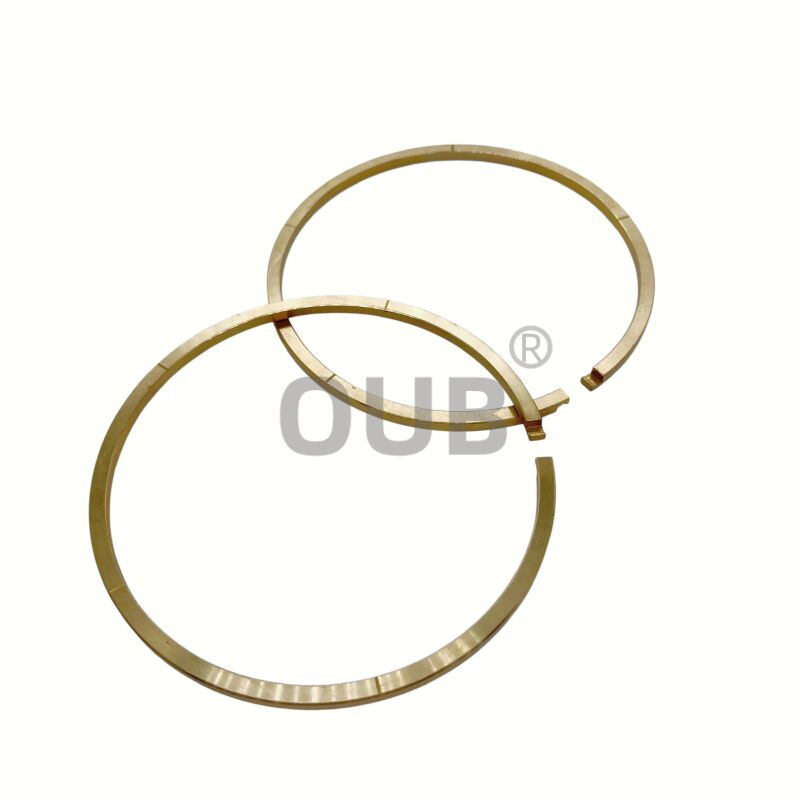

3. 17M-15-49280 ছবি:
4. পরিষেবা অংশ নম্বর:
| পার্ট নং। |
পার্ট নং। |
অংশ নং |
| 707-35-52670 |
707-98-36590 |
707-99-59680 |
| 707-44-85180 |
707-51-70211 |
707-98-56210 |
| 707-44-10150 |
707-51-75030 |
707-98-56600 |
| 707-44-85150 |
707-51-75110 |
707-98-56610 |
| 707-44-90070 |
707-51-75211 |
707-98-56640 |
| 707-44-90080 |
707-51-80030 |
707-98-57201 |
| 707-44-90180 |
707-51-80110 |
707-98-58200 |
| 707-44-90150 |
707-51-80211 |
707-98-58210 |
| 707-44-95180 |
707-51-85130 |
707-98-58230 |
| 707-44-95150 |
707-51-85030 |
707-98-58240 |
| 707-44-10080 |
707-51-85211 |
707-98-60100 |
| 707-44-10180 |
707-51-90860 |
707-98-60110 |
| 707-44-10250 |
707-51-90130 |
707-98-60120 |
| 707-51-90130 |
707-44-10250 |
707-51-13030 |
5. FAQ
প্রশ্নঃ তামার রিং বাকল খোলা হয় কেন?
উত্তর: আপনি যে রিংটি দেখছেন সেটি একটি হুক-জয়েন্ট সিল রিং (প্রায়ই অংশ ম্যানুয়ালগুলিতে একটি ধাতব সিলিং রিং হিসাবে উল্লেখ করা হয়)। ভারী যন্ত্রপাতি ট্রান্সমিশনে, এগুলি ঘূর্ণায়মান শ্যাফ্টগুলিতে গতিশীল তেল-ডেলিভারি সিল হিসাবে কাজ করে—এবং ইন্টারলকিং "বাকল" খোলার কাজটি প্রকৌশলের একটি চতুর বিট যা 3টি প্রধান যান্ত্রিক চ্যালেঞ্জ সমাধানের জন্য ডিজাইন করা হয়েছে।
1. এটি ধাতুকে প্রসারিত না করেই সমাবেশের অনুমতি দেয়, একটি ইলাস্টিক রাবার ও-রিংয়ের বিপরীতে, একটি শক্ত তামা, পিতল বা ঢালাই-লোহার রিং প্রসারিত করতে পারে না। এটি ইনস্টল করার জন্য, আপনাকে এটিকে ট্রান্সমিশন শ্যাফ্টের উপর স্লাইড করতে হবে এবং এটি একটি গভীর, মেশিনযুক্ত খাঁজে ফেলে দিতে হবে। বাকল খোলার সাহায্যে আপনি জয়েন্টটিকে যথেষ্ট যত্ন সহকারে খুলে ফেলতে পারবেন, এবং খোঁচাতে পারবেন। শ্যাফ্টের ব্যাস, এবং স্থায়ীভাবে বাঁকানো, বাঁকানো বা ধাতব স্ন্যাপ না করে খাঁজে নিরাপদে স্ন্যাপ করুন।
2. এটি উচ্চ-চাপের তেলকে ব্লক করতে একটি "পিস্টন রিং" এর মতো কাজ করে৷ এই রিংগুলি একটি ঘূর্ণমান সংঘ হিসাবে কাজ করে, ক্লাচ প্যাকগুলিকে সংযুক্ত করার জন্য স্পিনিং শ্যাফ্টের ভিতরে তেল প্যাসেজে স্থির ট্রান্সমিশন হাউজিং থেকে চলন্ত উচ্চ-চাপ তেলকে সিল করে৷ খোলার মাধ্যমে প্রচুর পরিমাণে চাপযুক্ত তেল রক্তপাতের অনুমতি দেয়। ইন্টারলকিং ফিতে ডিজাইন দুটি প্রান্তকে যান্ত্রিকভাবে ওভারল্যাপ করতে বাধ্য করে। এটি একটি গোলকধাঁধা পথ তৈরি করে যা কার্যকরভাবে তেলকে আটকে রাখে এবং ব্লক করে, চাপ কমিয়ে দেয় যাতে আপনার ক্লাচগুলি দ্রুত এবং দৃঢ়ভাবে গিয়ারগুলি স্যুইচ করে।
3. এটি তাপ সম্প্রসারণের জন্য ক্ষতিপূরণ দেয়: ট্রান্সমিশন লোডের অধীনে অবিশ্বাস্যভাবে গরম হয়ে যায়। যখন তামা/ধাতু উত্তপ্ত হয়, এটি পরিধিতে প্রসারিত হয়।
প্রশ্ন: কেন এই পিস্টন সিল রিং জন্য ব্রোঞ্জ ব্যবহার করা হয়?
উত্তর: ব্রোঞ্জ চমৎকার পরিধান প্রতিরোধ ক্ষমতা, উচ্চ লোড বহন ক্ষমতা এবং ইস্পাত সিলিন্ডার বোরের বিরুদ্ধে প্রাকৃতিক লুব্রিসিটি প্রদান করে। এটির ভাল তাপ পরিবাহিতাও রয়েছে, অপারেশন চলাকালীন তাপ জমাট কমায় এবং হাইড্রোলিক তরল থেকে ক্ষয় প্রতিরোধী। এটি ভারী-শুল্ক, উচ্চ-চাপ অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
প্রশ্ন: আমি কীভাবে এই ব্রোঞ্জ পিস্টন সিল রিংটি সঠিকভাবে ইনস্টল করব?
উত্তর: আলতো করে বিভক্ত রিংটি প্রসারিত করুন (এটি অতিরিক্ত প্রসারিত করবেন না বা বিকৃত করবেন না) এবং সাবধানে পিস্টনের খাঁজে বসান। একাধিক রিং ইনস্টল করলে, তরল বাইপাস রোধ করতে তাদের বিভক্ত ব্যবধান 120° দ্বারা স্তব্ধ করুন। রিং প্রান্ত বা বোরের ক্ষতি এড়াতে সিলিন্ডারে পিস্টন ঢোকানোর সময় একটি টেপারড ইনস্টলেশন হাতা ব্যবহার করুন।
প্রশ্ন: আমি কীভাবে এই পিস্টন সিল রিংটি সঠিকভাবে ইনস্টল করব?
উত্তর: অতিরিক্ত স্ট্রেচিং এড়াতে হাত দিয়ে বা সঠিক রিং এক্সপেন্ডারের সাহায্যে বিভক্ত রিংটি সাবধানে প্রসারিত করুন, এটিকে পিস্টনের খাঁজে স্লাইড করুন, এটি মোচড় ছাড়াই সমতলভাবে বসেছে তা নিশ্চিত করুন, তারপর সিলিন্ডারে পিস্টন একত্রিত করার আগে একাধিক রিং ব্যবহার করা হলে রিং ফাঁকগুলি স্তম্ভিত করুন।
6. প্রদর্শনী এবং পরিধেয়
